Dlaczego długość wkręta ma znaczenie przy legarach na hydroizolacji
Wkręt ma trzymać legar, a nie „polować” na płytę konstrukcyjną
Przy mocowaniu legarów tarasowych wielu wykonawców wychodzi z założenia, że im dłuższy wkręt, tym lepiej – „mocniej złapie”. To prosta droga do kłopotów, jeśli pod legarem znajduje się hydroizolacja. Zadaniem wkręta jest przede wszystkim stabilne połączenie legara z elementem nośnym lub akcesorium montażowym (np. podkładką, kątownikiem, profilem aluminiowym), a nie koniecznie przebicie się przez wszystkie warstwy aż do płyty konstrukcyjnej.
Przy tarasach wentylowanych, tarasach na gruncie czy systemach na regulowanych wspornikach wkręt często pracuje jedynie w obrębie legara i akcesoriów. Nie ma sensu „szukać” betonu na siłę, bo powoduje to niepotrzebne ryzyko uszkodzenia izolacji przeciwwodnej. Im bardziej złożony jest układ warstw pod tarasem, tym ostrożniej trzeba podchodzić do doboru długości wkrętów do legarów.
Długie wkręty mają swoje miejsce – na przykład przy kotwieniu legarów do betonu na balkonach narażonych na silne ssanie wiatru. Nawet wtedy długość dobiera się świadomie, z uwzględnieniem grubości hydroizolacji i sposobu jej uszczelnienia w miejscu przebicia. Nie ma tu miejsca na strzelanie „na wyczucie”.
Rola hydroizolacji i skutki jej przypadkowego przebicia
Hydroizolacja (papa, membrana PVC/TPO, folia EPDM, płynna folia, masy KMB) jest ostatnią linią obrony konstrukcji przed wodą. Pod nią zwykle znajduje się spadkowa wylewka i płyta konstrukcyjna. Woda, która przejdzie przez uszkodzoną izolację, zaczyna wnikać w te warstwy, a efekt nie zawsze jest widoczny od razu.
Przypadkowe przebicie hydroizolacji zbyt długim wkrętem oznacza kilka problemów naraz:
otwarcie trwałego kanału, którym woda może spływać w dół pod wpływem grawitacji,
miejscową degradację hydroizolacji wokół wkręta (rozrywanie, ścieranie, zmęczenie materiału przy pracy termicznej),
gromadzenie się wilgoci w wylewce, co przy mrozie prowadzi do mikropęknięć i odspajania warstw,
ryzyko zawilgocenia pomieszczeń pod tarasem lub balkonu nad ogrzewanym lokalem.
Woda nie musi lać się strumieniem, żeby narobić szkód. Często wystarczy powolne przesączanie się przez lata, by doprowadzić do zagrzybienia, korozji zbrojenia lub odpadania okładzin wewnątrz budynku. Wszystko przez kilka „przypadkowych” wkrętów, które przebiły hydroizolację tam, gdzie nikt nie przewidział żadnego uszczelnienia.
Jak otwór po wkręcie zamienia się w kanał dla wody i mrozu
Wkręt, który przedziurawił hydroizolację, pracuje mechanicznie razem z tarasem: nagrzewa się, stygnie, jest obciążany przez użytkowników i wiatr. Materiał izolacji w miejscu styku z gwintem jest poddawany stałym naprężeniom. Pojawiają się mikroprzestrzenie, którymi wciska się woda. Gdy przyjdzie mróz, woda zamarza, zwiększa objętość i jeszcze bardziej rozrywa przestrzeń wokół wkręta.
Jeżeli nad hydroizolacją znajduje się warstwa drenująca (mata, żwir), woda z łatwością znajduje drogę do każdego, nawet małego nieszczelnego otworu. Z czasem kanał powiększa się, a woda wnika w głąb konstrukcji tarasu. Po kilku sezonach wilgoć może być już na tyle duża, że pojawi się zaciekanie na suficie poniżej, a przy rozbiórce tarasu izolacja będzie „pływać” w błocie.
Tak działa niekontrolowana perforacja. Inaczej wygląda sytuacja, gdy otwór jest zaplanowany i prawidłowo uszczelniony.
Perforacja zamierzona a przypadkowe przebicie wkrętem
Istnieją systemy, w których przewidziane jest mechaniczne mocowanie przez hydroizolację. Dotyczy to np. papy zgrzewalnej na dachach, do których mocuje się konstrukcje stalowe, bazy wsporników czy legary. Kluczowe są wtedy dwie rzeczy: odpowiedni rodzaj wkręta/kotwy oraz systemowe uszczelnienie punktu przebicia (manszety, stożki uszczelniające, masy bitumiczne).
W takim rozwiązaniu perforacja nie jest „dziurą”, tylko uszczelnionym detalem projektowym. Otwór jest zaplanowany, oczyszczony, wypełniony materiałem trwale elastycznym, a wkręt pracuje wewnątrz uszczelnionej strefy. To ogromna różnica w porównaniu z sytuacją, gdy zbyt długi wkręt natrafia na papę przypadkowo i rozrywa ją punktowo bez jakiejkolwiek kontroli.
Dobierając długość wkrętów do legarów nad hydroizolacją, pracuje się w dwóch reżimach: albo nie przebija się izolacji w ogóle, albo robi się to świadomie, w oparciu o dokumentację i konkretne detale. „Trochę za długi, może nic się nie stanie” to najgorsza możliwa strategia.

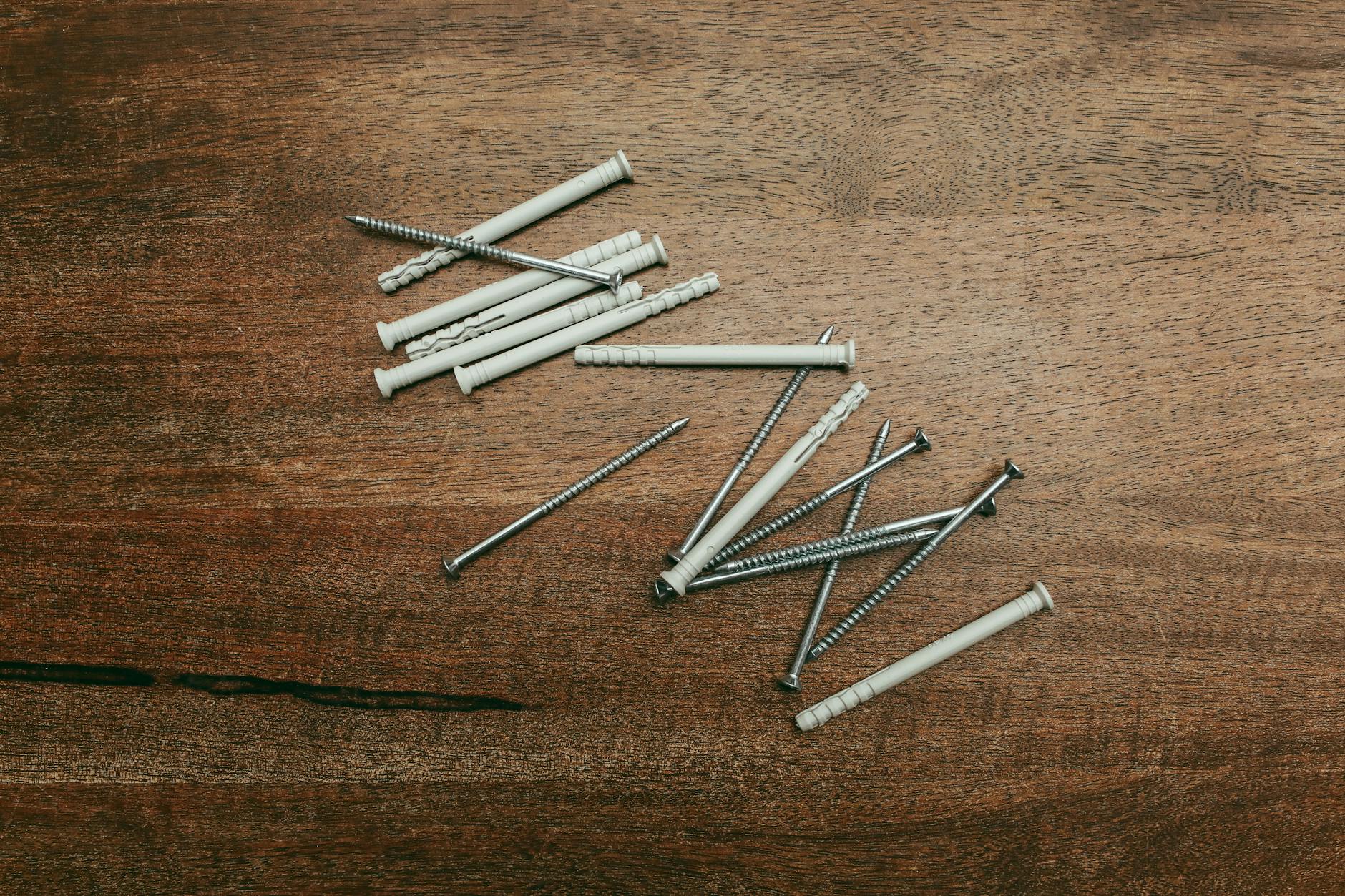

Źródło: Pexels | Autor: Polina Tankilevitch
Z czego składa się warstwa pod legary i dlaczego to trzeba znać
Typowy układ warstw na tarasie nad pomieszczeniem
Bez znajomości „przekroju” tarasu trudno poprawnie dobrać długość wkrętów do legarów. W przypadku tarasu nad ogrzewanym pomieszczeniem typowy układ może wyglądać następująco (od dołu):
płyta konstrukcyjna (żelbetowa),
wylewka spadkowa lub warstwa termoizolacji ze spadkiem,
Nie wszystkie te warstwy są zawsze obecne, ale hydroizolacja prawie zawsze znajduje się nad płytą konstrukcyjną, a pod legarami. Ułożenie i grubości warstw decydują o tym, czy w ogóle wolno kotwić legary do płyty, czy taras ma być wyłącznie dociążony swoim ciężarem.
Jeżeli zakłada się, że legary leżą luźno na podkładkach na hydroizolacji lub macie drenującej, wkręty do legarów działają tylko w legarze i akcesoriach (np. klipsy, kątowniki, łączniki), a nie w przekroju tarasu. W takiej sytuacji długość wkrętów dobiera się tak, aby nie doszło do przypadkowego dotknięcia czy przebicia izolacji.
Różne rozwiązania tarasów a konsekwencje dla mocowania
Inny przekrój będzie miał balkon, inny taras na gruncie, jeszcze inny taras wentylowany na wspornikach. Kilka przykładów:
Balkon żelbetowy z papą i płytkami zdjętymi pod taras WPC – często hydroizolacja jest blisko górnej powierzchni płyty, a grubość warstw nad nią jest niewielka. Tutaj długie wkręty szybko „dobiją” do izolacji.
Taras na gruncie – hydroizolacja może być w ogóle nieobecna (np. tylko geowłóknina i podsypka). Tutaj długość wkrętów ogranicza raczej grubość legara i potrzeba nośności, a nie ryzyko przebicia papy.
Taras wentylowany na regulowanych wspornikach – legary spoczywają na wspornikach, a poniżej znajduje się hydroizolacja i ewentualnie termoizolacja. Tu najczęściej nie kotwi się mechanicznie do płyty, a całość jest stabilizowana ciężarem i geometrią.
W każdym przypadku potrzebna jest choć podstawowa wiedza, gdzie dokładnie w przekroju biegnie warstwa nieprzepuszczalna i jak daleko od spodu legara się znajduje. Bez tego dobór długości wkrętów do legarów jest ruletką.
Jak grubość warstw wpływa na dobór długości wkrętów
Jeżeli legar leży na podkładkach gumowych grubości 8–10 mm, a poniżej jest od razu hydroizolacja, to każdy wkręt dłuższy niż wysokość legara + grubość akcesorium może stać się potencjalnym zagrożeniem. Niewielki błąd w długości, przechylenie wkręta przy wkręcaniu lub niewłaściwe wstępne nawiercenie potrafią spowodować kontakt z papą.
Jeżeli natomiast pod legarem jest wspornik o wysokości kilkudziesięciu milimetrów, a dopiero pod nim hydroizolacja, margines bezpieczeństwa rośnie. Można użyć dłuższych wkrętów, które przejdą przez legar i wejdą w głowicę wspornika, nadal nie dotykając izolacji. Trzeba jednak znać wysokość wszystkich elementów po kolei.
Przy tarasach na gruncie hydroizolacja często nie występuje, a wkręty nie przechodzą niżej niż do legara i ewentualnych metalowych profili. Długość dobiera się wtedy na podstawie wymaganej głębokości zakotwienia w legarze i wymiarów połączeń, nie martwiąc się o warstwy pod spodem.
Skutki nieznajomości „przekroju” tarasu
Brak wiedzy o układzie warstw prowadzi do kilku typowych błędów:
użycie wkrętów tak krótkich, że ledwo „łapią” legar, przez co połączenie jest słabe i skrzypi pod obciążeniem,
dobór wkrętów zbyt długich, które wchodzą w hydroizolację, drenując ją na wiele punktów,
wkręcanie w pustkę – np. gdy założono, że pod legarem jest beton, a w rzeczywistości znajduje się warstwa izolacji termicznej lub drenaż.
Rozebranie skończonego tarasu, żeby naprawić kilka źle dobranych wkrętów do legarów, jest kosztowne i pracochłonne. Prościej jest poświęcić czas na odczytanie projektu, zrobienie przekroju kontrolnego albo rozmowę z wykonawcą hydroizolacji, niż później szukać przyczyny przecieków.
Rodzaje legarów i co one „lubią” od wkrętów
Legary drewniane i ich wymagania względem wkrętów
Legary drewniane (świerk, sosna, modrzew, drewno klejone) to klasyczne rozwiązanie pod tarasy. Drewno jest materiałem miękkim w porównaniu do betonu czy aluminium, dlatego wkręt musi mieć odpowiedni gwint i średnicę, aby połączenie było stabilne i nie wyrywało się przy pracy konstrukcji.
Przy drewnie kluczowe jest zachowanie minimalnej głębokości zakotwienia wkręta. Dla typowych wkrętów do drewna przyjmuje się, że część robocza gwintu powinna wejść w legar co najmniej na 2,5–3 średnice wkręta, a przy obciążeniach wyższych – nawet głębiej. Np. dla wkręta o średnicy 5 mm sensowne jest, by w drewnie siedział on przynajmniej 15–20 mm gwintu, najlepiej więcej.
Przy legarach drewnianych ważne jest też, żeby wkręt nie wychodził z drugiej strony. Cienki „kolec” wystający od dołu łatwo uszkodzi hydroizolację, gdy legar zostanie dociśnięty, przesunięty lub gdy drewno spuchnie od wilgoci i zmieni swoje wymiary. W praktyce dobiera się więc długość tak, by gwint był w drewnie solidnie, ale koniec wkręta pozostawał kilka milimetrów przed dolną krawędzią legara.
Legary WPC (kompozytowe) i aluminiowe – inna praca, inne mocowanie
Legary WPC i aluminiowe są twardsze i sztywniejsze niż drewno. W przypadku kompozytu (WPC) często spotyka się legary komorowe, które mają puste przestrzenie wewnątrz. Wkręt musi pracować wtedy albo w ściance komory, albo – częściej – w metalowym profilu pomocniczym, kątowniku, systemowym łączniku.
Legary aluminiowe zazwyczaj są częścią kompletnego systemu tarasowego. Producent przewiduje konkretne miejsca mocowania i zaleca określone wkręty samowiercące do aluminium lub stali nierdzewnej. Tu długość wkręta dobiera się do grubości ścianki profilu i elementu, który do niego przykręcamy (np. klips montażowy). Hydroizolacja znajduje się daleko pod spodem lub w ogóle jest poza zasięgiem wkrętów, bo legary spoczywają na wspornikach.
Przy legarach WPC i aluminiowych często stosuje się wkręty systemowe – producent desek tarasowych i legarów dokładnie określa typ, długość i sposób montażu. Odejście od tych zaleceń może prowadzić do utraty gwarancji lub problemów z pracą tarasu (np. klipsy będą się luzować, legary będą skręcone zbyt słabo).
Wpływ wymiarów legara na długość wkręta
Wysokość i szerokość legara bezpośrednio wpływają na to, jak długiego wkręta można użyć bez ryzyka przebicia od spodu. Dwa typowe przekroje:
Przykładowe przekroje legarów a bezpieczna długość wkrętów
Najprościej jest „policzyć” sobie dwa–trzy warianty, z którymi spotyka się większość wykonawców:
Legar 40×60 mm (położony na płasko, wysokość 40 mm) – przy założeniu, że wkręt ma przejść przez klips lub kątownik o grubości 2 mm i solidnie trzymać się w drewnie, typowa długość to 35–45 mm. Daje to 25–35 mm roboczego gwintu w legarze i wciąż kilka milimetrów „zapasu” do dolnej krawędzi, bez przebicia.
Legar 45×70 mm (wysokość 70 mm) – gdy legar stoi „na sztorc” i ma pracować jako belka, śmiało można stosować wkręty 50–60 mm dla mocowania akcesoriów od góry lub boku. Przy hydroizolacji tuż pod spodem bezpieczniej jest ograniczyć się do 50 mm, by koniec wkręta był wyraźnie przed dolną krawędzią drewna.
W praktyce warto zmierzyć realną wysokość legara, bo różnice kilku milimetrów między deklaracją a rzeczywistością nie są rzadkością. Przy legarze 40 mm, który w rzeczywistości ma 37–38 mm, wkręt 45 mm może już wyjść na spodzie na cienki szpic.
Im niższy legar i cieńsze akcesoria, tym bardziej precyzyjnie trzeba dobierać długość wkręta. Przy wysokich profilach margines błędu rośnie, ale wtedy częściej pojawia się temat kotwienia do podłoża, a nie tylko do legara.

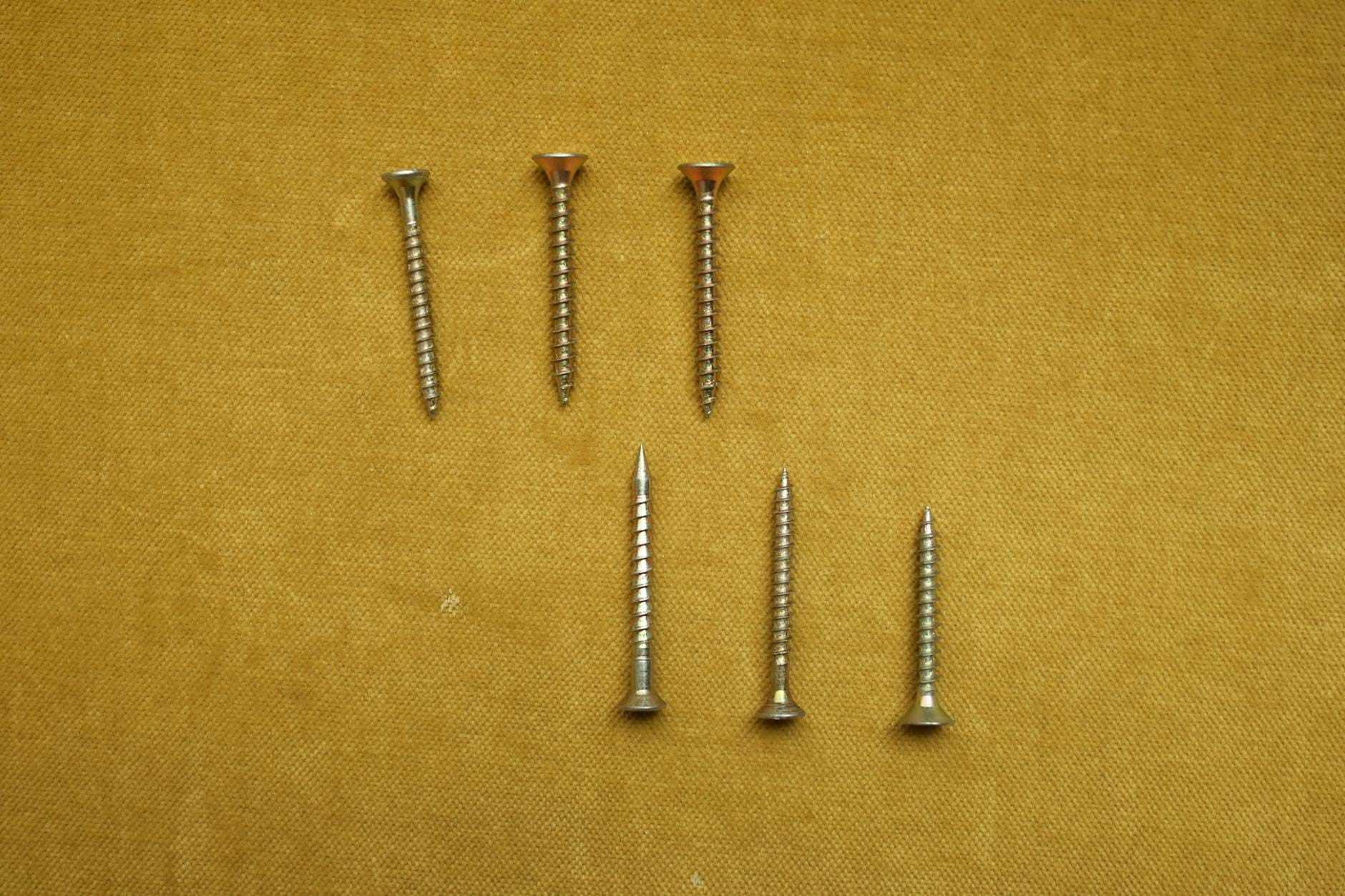

Źródło: Pexels | Autor: Polina Tankilevitch
Jak dobrać długość wkręta krok po kroku – prosta „recepta”
Krok 1: Ustal, co dokładnie łączysz
Na początek trzeba odpowiedzieć na banalnie brzmiące pytanie: które elementy łączy wkręt. Typowe scenariusze są trzy:
łączenie deski tarasowej z legarem (przy montażu „na wkręt” od góry lub na skos),
łączenie klipsa/łącznika z legarem,
łączenie legara z podłożem albo wspornikiem (kotwy, dyble, wkręty konstrukcyjne).
W każdym z tych przypadków część robocza wkręta pracuje w innym materiale i na innej głębokości. Nie ma więc jednej „magicznej” długości, która pasuje wszędzie. W praktyce na jednym tarasie używa się zwykle minimum dwóch długości wkrętów: krótszych do desek/klipsów i dłuższych do kotwienia konstrukcji.
Krok 2: Zmierz sumę grubości elementów „po drodze”
Drugi krok to proste dodawanie. Trzeba zsumować:
grubość elementu przykręcanego (deska, klips, kątownik),
część legara, w którą chcesz wejść gwintem,
i porównać to z odległością od punktu wkręcania do hydroizolacji.
Przykład: deska WPC 25 mm + klips 2 mm + minimalne zakotwienie w legarze 20 mm daje sumę 47 mm. W takiej sytuacji sensowny będzie wkręt 50 mm – większość długości pracuje w drewnie, a koniec wciąż nie wychodzi dołem, jeśli legar ma 60–70 mm wysokości i pod spodem nie „czyha” od razu papa.
Jeżeli legar ma tylko 40 mm, a hydroizolacja jest zaraz pod nim, trzeba poszukać krótszego wkręta albo zmienić technikę montażu (np. zastosować klipsy mocowane do boku legara, a nie od góry).
Krok 3: Ustal minimalną głębokość zakotwienia w materiale nośnym
Każdy materiał ma swoją „wymaganą” głębokość, na jaką powinien wchodzić gwint wkręta, żeby połączenie miało sens:
drewno – przynajmniej 2,5–3 średnice wkręta (dla średnicy 5 mm to ~15 mm), przy obciążeniach dynamicznych lepiej celować w 25–30 mm gwintu w drewnie,
profil aluminiowy – zwykle wystarcza, by gwint przeszedł przez ściankę i objął ją na kilku zwojach; często stosuje się wkręty samowiercące 4,2–4,8 mm o długości 16–25 mm,
wsporniki z tworzywa – wkręty „łapią” tylko materiał górnej części wspornika; głębokość robocza to często 10–15 mm, dalej i tak jest pusta przestrzeń.
Jeśli minimalna głębokość nie jest osiągnięta, wkręt tylko „liznie” legar. Na początku może się trzymać, ale z czasem deski zaczną pracować, pojawią się dźwięki, a połączenie osłabnie.
Krok 4: Od długości wkręta odejmij bezpieczny odstęp od hydroizolacji
Kiedy znasz już potrzebną długość wkręta wynikającą z grubości elementów i głębokości zakotwienia, trzeba ją „zderzyć” z odległością do hydroizolacji. Przyjmuje się, że koniec wkręta powinien pozostawać co najmniej 5 mm nad papą lub membraną. Ten niewielki luz kompensuje drobne niedokładności montażowe i tolerancję wymiarową drewna.
Jeśli z obliczeń wychodzi, że przy wkręcie 50 mm koniec byłby 1–2 mm od izolacji, to w praktyce oznacza to duże ryzyko. Wtedy lepiej zejść do 45 mm i zaakceptować nieco mniejszą głębokość zakotwienia lub zmodyfikować sposób mocowania (np. zamienić miejsce wkręcania).
Krok 5: Uwzględnij kąt wkręcania i możliwe „bicie” wkrętarki
Teoria zakłada wkręcanie idealnie prostopadłe. W realnym świecie często zdarza się lekki skos. Przy krótkich wkrętach w wysokim legarze nie ma dramatu, ale gdy pracuje się „na styk” z hydroizolacją, każdy stopień odchyłki zmniejsza zapas bezpieczeństwa.
Im bliżej papy chcesz podejść długością wkręta, tym staranniej trzeba prowadzić wkrętarkę. Czasem wystarczy zmienić bit na krótszy, użyć prowadnicy lub wstępnie nawiercić otwór, żeby wkręt wszedł dokładnie tam, gdzie powinien.

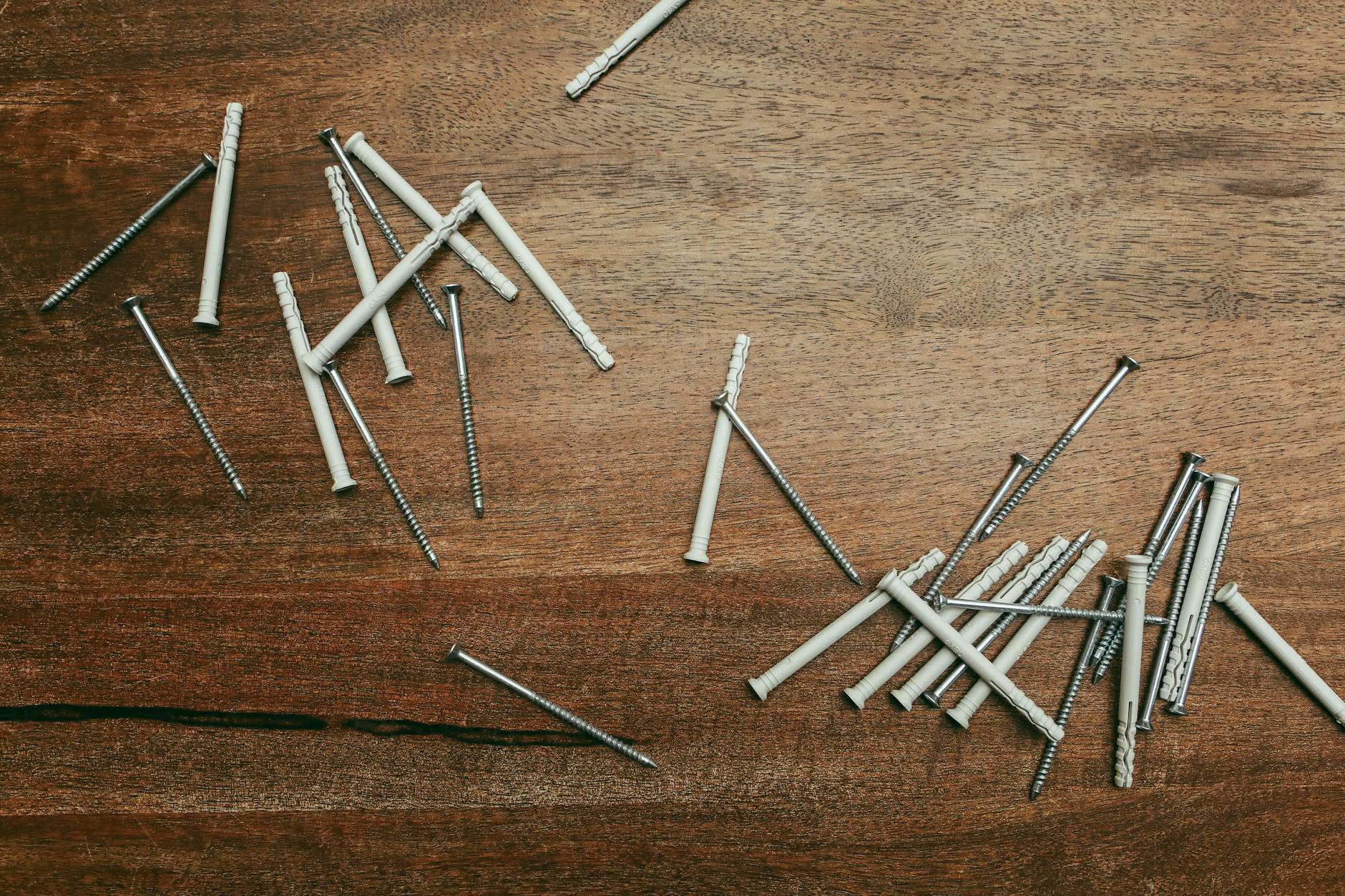

Źródło: Pexels | Autor: Polina Tankilevitch
Kiedy w ogóle NIE przebijać hydroizolacji, a kiedy to dopuszczalne
Sytuacje, w których hydroizolacja jest „święta”
Na większości balkonów i tarasów nad pomieszczeniami hydroizolacji nie wolno ruszać. Dotyczy to szczególnie:
tarasów nad salonami, sypialniami, kuchniami – wszędzie tam, gdzie potencjalny przeciek oznacza remont wnętrz,
balkonów z papą lub membraną układaną w jednym ciągu, bez przewidzianych fabrycznie przepustów,
izolacji z płynnych folii czy membran jednoskładnikowych, których nie da się łatwo uszczelnić wokół pojedynczego wkręta w sposób systemowy.
W takich układach konstrukcja tarasu opiera się na zasadzie: nic nie dziurawimy. Legary leżą luźno na podkładkach, wspornikach lub matach, a ich stabilność zapewnia ciężar własny i geometria (odpowiednie rozstawy, rygle poprzeczne). Jeśli gdziekolwiek muszą się pojawić przejścia przez hydroizolację (np. słupki balustrad), projektuje się je jako oddzielne, specjalne detale, a nie przykręca „na czuja” przez legar.
Kiedy dopuszcza się kontrolowane przebicie hydroizolacji
Są jednak sytuacje, w których przebicie izolacji jest przewidziane w projekcie i nie jest błędem. Najczęściej spotyka się to przy:
kotwieniu balustrad, słupków, odciągów – tam, gdzie bezpieczeństwo użytkowników wymaga sztywnego mocowania do płyty konstrukcyjnej,
systemowych przepustach i kotwach chemicznych, dla których producent podaje pełną instrukcję uszczelnienia wokół elementu.
Wtedy wkręt czy pręt gwintowany trafia w płytę betonową, a miejsce przejścia przez hydroizolację jest otulone systemowym uszczelnieniem: manszetą, kołnierzem, dodatkową łatą z papy lub masą uszczelniającą. To zupełnie inny poziom bezpieczeństwa niż „przypadkowe trafienie w papę” za długim wkrętem.
Jeżeli w dokumentacji projektowej nie ma ani słowa o kotwieniu przez hydroizolację, traktuj ją jak strefę zakazaną. W razie wątpliwości lepiej dopytać projektanta lub producenta systemu hydroizolacyjnego, niż samodzielnie „projektować” dziury w powłoce.
Jak rozpoznać, że taras powinien być wyłącznie dociążony
W wielu systemach tarasów wentylowanych, szczególnie na dachach płaskich, cała konstrukcja jest tak zaprojektowana, by nie trzeba było niczego kotwić do płyty. Sygnalizują to m.in.:
zastosowanie regulowanych wsporników o dużej stopie, rozkładającej obciążenie,
jasne wytyczne producenta wsporników lub membrany: „montaż bez kotwienia do podłoża”,
brak w projekcie detali kotwienia legarów, przy jednoczesnym uwzględnieniu ciężaru warstw jako stabilizującego czynnik.
W takim układzie jedyne wkręty „pracujące głębiej” to te, które łączą legary między sobą lub z systemowymi elementami (np. krzyżakami, blachami). Hydroizolacja pozostaje nienaruszona, a jej rola sprowadza się do odprowadzenia wody pod tarasem.
Ryzyko „nielegalnego” dziurawienia powłoki
Nieautoryzowane przebicia hydroizolacji niosą kilka konsekwencji naraz:
utrata gwarancji na system izolacyjny – producent łatwo wykaże, że zastosowano nieprzewidziane mocowania,
lokalne przecieki pojawiające się po kilku sezonach, często trudne do zlokalizowania bez demontażu tarasu,
korozja wkrętów i elementów mocujących, które pracują w strefie okresowo zawilgoconej.
Dlatego podczas doboru długości wkrętów dobrze jest myśleć nie tylko o „tu i teraz”, ale także o tym, jak taras będzie się zachowywał po kilku zimach, gdy drewno spęcznieje, a konstrukcja trochę „siądzie”. Zapas kilku milimetrów nad hydroizolacją to jeden z prostszych sposobów, by nie przyspieszać tych problemów.
Wkręty, dyble, kotwy – jaki typ mocowania do jakiego podłoża
Mocowanie do betonu – kiedy wkręt, kiedy dybel, kiedy kotwa
Jeżeli projekt przewiduje mechaniczne połączenie legarów lub konstrukcji wsporczej z płytą betonową, do gry wchodzą już nie tylko długości, ale również typ łącznika:
wkręty do betonu (śruby wkręcane) – pracują bez kołka, wprost w betonie; zapewniają dużą nośność przy stosunkowo małej średnicy, ale wymagają precyzyjnego wiercenia i odpowiedniej głębokości otworu,
dyble rozporowe (kołki z wkrętem) – klasyczne rozwiązanie do kotwienia kątowników i stóp stalowych; rozprężają się w otworze, zaciskając w betonie,
kotwy chemiczne – pręt gwintowany wklejany żywicą, stosowany tam, gdzie potrzeba bardzo wysokiej nośności lub gdzie beton jest spękany/niepewny.
W każdym z tych przypadków całkowita długość elementu jest większa niż sama długość robocza w betonie. Dochodzi grubość stali, podkładki, nakrętki, ewentualnie legara. Gdy takie mocowanie przechodzi przez hydroizolację, detal musi przewidywać dodatkowe manszety i uszczelnienia.
Mocowanie do cegły, pustaków i murów mieszanych
W starych balkonach zamiast litej płyty betonowej spotyka się konstrukcje oparte na stropach z pustaków ceramicznych albo mieszanych układach cegła–beton. Tam dobór mocowania wymaga sporej ostrożności:
wkręty do betonu w pustce pustaka nie zadziałają – trzeba użyć specjalnych kołków ramowych lub kotew chemicznych z siatką,
rozprężne dyble w słabym murze mogą rozsadzić ścianki, zamiast je docisnąć,
zbyt głębokie wiercenie grozi przebiciem stropu, a wtedy woda ma „autostradę” do wnętrza.
W takich sytuacjach dobór typu i długości mocowania warto oprzeć na katalogach producentów łączników, którzy podają konkretne wartości nośności dla różnych podłoży. Improwizowane łączenia zbyt długimi wkrętami w słabym murze to proszenie się o kłopoty.
Mocowanie do warstw pośrednich – styropian, XPS, podsypki
Czasem pod legarem wcale nie ma litego betonu, tylko izolacja termiczna lub drenaż. Tu klasyczne wkręty i dyble tracą sens, bo nie mają się w co „wgryźć”. Przy tarasach wentylowanych na termoizolacji stosuje się raczej:
wsporniki o dużej powierzchni stopy, rozkładającej obciążenie,
systemowe płyty rozdzielcze pod wsporniki,
Jak długość i typ mocowania wpływa na pracę całej konstrukcji
Wkręt dobrany „na styk” pod kątem długości to dopiero połowa historii. Druga dotyczy tego, jak cały układ zachowuje się w czasie: jak pracuje beton, jak „oddycha” drewno, jak siada podsypka czy ocieplenie. Wkręt, dybel lub kotwa mają przejąć obciążenie tak, by legar był stabilny, a hydroizolacja bezpieczna.
W lekkich tarasach wentylowanych głównym „stabilizatorem” jest ciężar całości i układ geometryczny legarów. Wkręty łączą wtedy głównie drewno z drewnem lub drewnem z elementami stalowymi, a nie „trzymają” całego tarasu za płytę konstrukcyjną. W takich układach nie ma sensu na siłę wydłużać wkrętów – ważniejsze jest, by były dobrze dobrane do legara i nie sięgały do hydroizolacji.
Przy konstrukcjach wysoko wyniesionych nad podłoże (ramy stalowe, drewniane ruszty na słupach) sytuacja się zmienia. Część wkrętów i śrub odpowiada już za stabilność przestrzenną konstrukcji – przejmują siły poziome od wiatru czy użytkowania. Jeśli projektant przewidział tu kotwy chemiczne lub dyble, długości nie można skracać „na oko”, bo zmienia się głębokość zakotwienia i nośność całego węzła. Wtedy zamiast korygować długość łącznika, modyfikuje się detal nad hydroizolacją (np. stosuje się dystanse, dodatkowe blachy, podkładki).
Jak dobrać średnicę i rodzaj gwintu przy ograniczonej długości
Gdy długość wkręta ogranicza hydroizolacja, z pomocą przychodzi średnica i rodzaj gwintu. Krótszy, ale grubszy wkręt o agresywnym gwincie potrafi zapewnić podobną nośność jak dłuższy, cieńszy wkręt:
w legarach drewnianych lepiej sprawdzają się wkręty do drewna z głębokim, ostrym gwintem i szpicą samowiercącą,
w legarach kompozytowych (WPC) przy ograniczonej długości często stosuje się wkręty z drobniejszym gwintem i zalecanym przez producenta wstępnym nawierceniem – wtedy krótszy odcinek gwintu trzyma pewniej,
w płytach OSB lub sklejce konstrukcyjnej większą średnicą kompensuje się mniejszą głębokość zakotwienia, by nie „wydrzeć” wiórów na wylot.
Producent wkrętów zazwyczaj podaje minimalną głębokość zakotwienia dla różnych średnic. Gdy wysokość legara i odległość do hydroizolacji są ograniczone, opłaca się na spokojnie porównać kilka serii łączników, zamiast w ciemno brać „standardowe” 4,5×60 mm.
Typowe błędy przy doborze długości i jak ich uniknąć
Najwięcej problemów z przebiciem hydroizolacji bierze się nie z braku wiedzy o fizyce, tylko z kilku powtarzalnych nawyków montażowych. Da się je łatwo wyeliminować, jeśli świadomie się ich wypatruje.
Uśrednianie grubości legarów – przyjęcie „około 50 mm” zamiast faktycznych 45–47 mm prowadzi do sytuacji, w której 1–2 mm tolerancji nagle stykają się z papą. Rozwiązanie: mierzyć grubość konkretnej partii legarów, a nie wierzyć nominalnym wymiarom.
Dobór wkrętów „z pamięci” – używanie tej samej długości, co na poprzedniej budowie, bez sprawdzenia aktualnego układu warstw. Wystarczy inna grubość jastrychu lub dołożona mata akustyczna, by dystans do hydroizolacji się zmienił.
Brak kontroli pierwszych sztuk – przy pierwszych 2–3 połączeniach dobrze jest zajrzeć pod legar albo posłużyć się znaczkiem na wiertle, żeby sprawdzić, jak głęboko faktycznie wchodzi łącznik. To prosty „bezpiecznik” przed powielaniem błędu na całej powierzchni.
Wkręcanie „aż zatrzeszczy” – nadmierne dociskanie wkręta do drewna może dociągnąć go głębiej o kilka milimetrów, szczególnie w miękkich legarach sosnowych. Jeżeli działasz w odległości centymetr od hydroizolacji, regulacja momentu obrotowego wkrętarki przestaje być gadżetem, a staje się zabezpieczeniem.
Prosty schemat myślenia przy każdym nowym tarasie
Przy każdym nowym obiekcie opłaca się przejść przez ten sam, krótki schemat:
Co jest najniżej? Płyta żelbetowa, strop z pustaków, stary balkon z cegły?
Jak wygląda pakiet warstw nad konstrukcją? Kolejno: spadkowy beton / ocieplenie / hydroizolacja / jastrych / mata / podkładki pod legar.
Gdzie ma pracować wkręt? Tylko w legarze, czy także w podkładce, kątowniku, a może w samej płycie?
Jaki jest realny dystans od dolnej krawędzi legara do hydroizolacji? Tu pojawia się miarka, a nie szacowanie „na oko”.
Jaki mamy margines? Od tej odległości odejmujesz zalecaną głębokość zakotwienia i dodatkowe 5 mm luzu. To wyznacza maksymalną długość wkręta.
Kiedy ten schemat wejdzie w nawyk, wybór długości przestaje być zgadywanką, a staje się konsekwencją kilku prostych pomiarów.
Specjalne podkładki i dystanse a dobór długości wkręta
Przy bardzo małej odległości między legarem a hydroizolacją część ekip radzi sobie, dołożąc podkładki dystansowe. Ich rola bywa podwójna: chronią membranę przed punktowym dociskiem drewna i „zjadają” kilka milimetrów, które można bezpiecznie wykorzystać na długość wkręta.
Stosuje się m.in.:
podkładki gumowe i z granulatu gumowego, które dodatkowo tłumią drgania i hałas kroków,
podkładki z twardego plastiku o stałej grubości (np. 3, 5, 10 mm),
wsporniki niskoprofilowe, które same w sobie tworzą dystans między legarem a powłoką.
Jeżeli podkładka ma 5–10 mm, można bezpiecznie zastosować nieco dłuższy wkręt, pod warunkiem że pracuje tylko w legarze i nie przechodzi przez podkładkę aż do hydroizolacji. Czasem wystarczy przesunąć punkt mocowania kilka centymetrów od krawędzi, gdzie podkładek jest więcej, a konstrukcja ma większą wysokość.
Legary drewniane, kompozytowe i stalowe – różne wymagania wobec wkrętów
To, jak „lubią” być mocowane poszczególne rodzaje legarów, ma bezpośredni wpływ na optymalną długość wkręta.
Legary drewniane pracują razem z wkrętami – drewno pęcznieje i kurczy się, a łącznik musi to znosić bez rozluźniania połączenia. Zwykle zaleca się, by część robocza wkręta (ta, która faktycznie „trzyma” drewno) wchodziła w legar na 30–40 mm przy średnicach 4–5 mm. Jeżeli legar ma 60 mm, a 20 mm musisz zostawić jako strefę buforową nad hydroizolacją, wygodnie operuje się długościami w okolicach 40 mm. Trzeba tylko zadbać, by główka była dobrze zagłębiona i nie wystawała pod deskę.
Legary kompozytowe (WPC) mają z kolei mniejszą zdolność do „chwytania” gwintu – materiał bywa kruchy lub sprężysty. Producenci często określają zarówno minimalną, jak i maksymalną długość wkrętów oraz sugerują wstępne nawiercanie. Zbyt krótki wkręt trzyma płytko i może wyrwać fragment kompozytu, zbyt długi może przejść przez ściankę legara i uderzyć w hydroizolację. W takich profilach zamkniętych dodatkowo liczy się miejsce – czasem gwint ma pracować tylko w górnej ściance, więc długość wkręta zamiast rosnąć, wręcz trzeba ograniczać.
Legary stalowe i aluminiowe wymagają zupełnie innego podejścia. Tutaj długość wkręta dobiera się w relacji: grubość ścianki profilu + minimalna głębokość zakotwienia w elemencie, do którego profil się przykręca (np. do stalowej stopy, blachy, kątownika). Jeśli ten zestaw leży blisko hydroizolacji, wkręt do stali często zastępuje się nitem zrywalnym, krótką śrubą z nakrętką lub specjalnym wkrętem samowiercącym, którego długości pilnuje się z dużo większą precyzją.
Czy krótki wkręt zawsze oznacza słabsze połączenie?
Instynkt podpowiada, że im dłuższy wkręt, tym lepiej. W praktyce bywa odwrotnie: zbyt długi łącznik, który prawie dotyka hydroizolacji, zwiększa ryzyko uszkodzenia powłoki, a wcale nie dodaje wiele nośności, jeśli i tak pracuje głównie w jednym, cienkim elemencie.
Przy mocowaniu deski do legara kluczowe jest, by gwint „siedział” w legarze na odpowiedniej głębokości, a nie by wystawał kilka centymetrów poniżej. Wkręt 4,5×45 mm, który wchodzi w legar na 30–32 mm, zazwyczaj zapewnia wystarczającą trzymałość dla desek tarasowych, o ile rozstaw wkrętów i legarów jest sensownie dobrany. Dodatkowe 10–15 mm długości kończy się wyłącznie bliższym kontaktem z hydroizolacją.
Jeżeli pojawia się obawa o nośność krótszych wkrętów, lepiej:
zagęścić rozstaw łączników (np. zastosować po dwa wkręty w węższym rozstawie),
zmniejszyć odległość między legarami,
zastosować łączniki o nieco większej średnicy lub z lepszej stali (np. A2/A4 zamiast zwykłej ocynkowanej).
Jak kontrolować długość podczas samego montażu
Nawet dobrze dobrana długość wkręta na papierze może zostać „zepsuta” w praktyce, jeśli na budowie pojawi się kilka dodatkowych milimetrów tu i tam. Kilka prostych trików pomaga utrzymać cały proces w ryzach:
oznaczenie maksymalnej głębokości na wiertle – taśma malarska albo plastikowy pierścień na wiertle pokazują, jak głęboko można wiercić otwór pod wkręt, żeby nie zbliżyć się za bardzo do hydroizolacji,
stała kontrola wysokości podpór – jeśli legary stoją na regulowanych wspornikach, kontroluje się, czy wszystkie są ustawione na tym samym poziomie; jeden zbyt mocno skręcony wspornik potrafi przybliżyć konkretny legar o kilka milimetrów do powłoki,
nadzór pierwszego rzędu – pierwszą linię połączeń (np. pierwszych kilka legarów przy ścianie) warto traktować jak „próbkę” i sprawdzić, czy nigdzie wkręty nie podchodzą niebezpiecznie blisko papy.
W jednym z typowych przypadków wykonawca odkrył, że przy tych samych wkrętach w jednej strefie tarasu zaczęły przebijać hydroizolację. Powód był prozaiczny: w tym miejscu ekipa wylewkarska dała cieńszą warstwę jastrychu i membrana leżała wyżej. Gdyby wcześniej sprawdzono faktyczne poziomy, można było skrócić wkręt tylko w tej strefie.
Jak stosować dokumentację producentów w praktyce
Producenci systemów tarasowych, hydroizolacji i łączników nie bez powodu podają w katalogach zalecane długości i typy mocowań. Te dane można potraktować jak gotowe „szablony”, które wystarczy dopasować do konkretnego układu warstw.
Dla kompletnego systemu tarasowego (deski + legary + łączniki) katalog często zawiera:
schematy przekrojów z zaznaczonymi odległościami od hydroizolacji,
zalecane średnice i długości wkrętów dla konkretnych kombinacji deska–legar,
ostrzeżenia w stylu „nie przebijać hydroizolacji” lub zalecane detale uszczelnień przy kotwieniu.
Z kolei producenci wkrętów do betonu, dybli i kotew chemicznych podają minimalne i maksymalne głębokości zakotwienia oraz odległości od krawędzi płyty. Jeśli wiesz, że od spodu legara do membrany masz zaledwie 15–20 mm, a katalog mówi o koniecznych 40 mm zakotwienia w betonie, automatycznie wiadomo, że takie mocowanie nie może przechodzić przez warstwy nad hydroizolacją. Wtedy szuka się innego detalu (np. stóp stalowych opartych na płycie przed wykonaniem izolacji).
Kiedy lepiej przeprojektować detal niż „kombinować” z wkrętami
Bywają sytuacje, w których żadne rozsądne kombinacje długości i średnic wkrętów nie pozwalają jednocześnie zachować wymaganej nośności i bezpiecznego dystansu do hydroizolacji. Przykłady:
bardzo niskie progi drzwiowe zmuszają do ułożenia legarów praktycznie bezpośrednio na warstwie izolacji,
płyta konstrukcyjna ma duże spadki, a ktoś chce „dogonić” poziom posadzki, nie podnosząc progu,
projekt tarasu został dołożony do istniejącej już hydroizolacji, która nie była przygotowana na żadne przebicia.
Najczęściej zadawane pytania (FAQ)
Jak dobrać długość wkrętów do legarów, żeby nie przebić hydroizolacji?
Najpierw trzeba znać przekrój warstw pod tarasem: grubość legara, podkładek lub wsporników oraz odległość od spodu legara do hydroizolacji. Długość wkręta dobiera się tak, aby po przejściu przez legar i ewentualne akcesoria (klips, kątownik, głowica wspornika) jego koniec wciąż był „w powietrzu”, a nie dotykał papy czy membrany.
Przykładowo: legar 50 mm + podkładka 10 mm, a pod nią od razu hydroizolacja – wkręt mocujący klips do legara nie powinien być dłuższy niż ok. 40–45 mm. Zawsze zostawia się margines bezpieczeństwa, bo lekko krzywo wkręcony wkręt łatwo „szuka” niższych warstw.
Czy dłuższy wkręt do legarów oznacza mocniejsze i bezpieczniejsze mocowanie?
Nie, nie zawsze. Przy tarasach nad hydroizolacją długi wkręt częściej oznacza większe ryzyko uszkodzenia izolacji niż lepszą nośność. W wielu systemach tarasów wentylowanych wkręt ma pracować tylko w obrębie legara i akcesorium (klips, wspornik), a nie kotwić się w płycie betonowej.
Długie wkręty są potrzebne głównie wtedy, gdy projekt przewiduje kotwienie do żelbetu (np. balkon narażony na silny wiatr). Nawet w takim przypadku długość dobiera się świadomie, z uwzględnieniem grubości hydroizolacji i sposobu jej uszczelnienia w miejscu przebicia, a nie „na oko”.
Co się stanie, jeśli wkrętem przypadkowo przebiję papę lub membranę pod tarasem?
Powstaje trwały kanał, którym woda może spływać w dół, często niewidocznie przez długie lata. Wokół wkręta hydroizolacja jest rozrywana i ścierana podczas pracy termicznej tarasu (rozszerzanie, kurczenie), co powiększa nieszczelność. Jeśli woda dostanie się do wylewki lub warstw pod papą, zaczyna się ich powolna degradacja.
W praktyce kończy się to zaciekiem na suficie, zagrzybieniem, korozją zbrojenia albo odspajaniem okładzin wewnętrznych. Często dopiero przy remoncie okazuje się, że wokół „niewinnych” wkrętów hydroizolacja dosłownie pływa w błocie.
Jak rozpoznać, czy przy moim tarasie w ogóle wolno przewiercać hydroizolację?
Decyduje o tym projekt lub wytyczne producenta systemu dachowego/tarasowego. Jeśli w dokumentacji są narysowane kotwy przechodzące przez hydroizolację, manszety uszczelniające, specjalne podstawy stalowe lub bitumiczne „grzybki” – perforacja jest przewidziana i da się ją bezpiecznie uszczelnić.
Gdy nie ma żadnych detali przejść, a taras ma leżeć „luźno” na macie drenującej, podkładkach lub wspornikach, przyjmuje się zasadę: nie przewiercać hydroizolacji w ogóle. W takim układzie stabilność zapewnia ciężar, geometria i łączenie elementów ze sobą, a nie kotwienie do płyty.
Jak zmierzyć, ile mam „zapasu” między spodem legara a hydroizolacją?
Najprościej – zrobić kontrolny otwór w wykończeniu tarasu (np. zdjąć jedną deskę lub płytę) i sprawdzić układ warstw na fragmencie. Mierzy się: wysokość legara, grubość podkładek lub głowicy wspornika oraz faktyczną odległość od ich spodu do hydroizolacji. Czasem wystarczy wsunąć płaską miarkę lub drut i zaznaczyć głębokość.
W nowych inwestycjach warto podeprzeć się rysunkiem wykonawczym z projektu – tam zwykle są podane grubości poszczególnych warstw. Bez tej wiedzy dobór długości wkrętów to gra w ciemno, szczególnie na balkonach, gdzie papa bywa bardzo blisko poziomu legarów.
Czy przy tarasie wentylowanym na wspornikach muszę kotwić legary w beton, żeby były stabilne?
Zazwyczaj nie. W typowym tarasie wentylowanym legary spoczywają na regulowanych wspornikach, a całość stabilizuje się ciężarem konstrukcji oraz odpowiednim rozstawem i usztywnieniem legarów. Wkręty służą głównie do połączenia legara z głowicą wspornika lub akcesoriami, a nie do „szukania” betonu pod hydroizolacją.
Kotwienie do płyty konstrukcyjnej stosuje się tylko tam, gdzie jest to przewidziane – np. przy bardzo wysokich tarasach narażonych na silne podrywanie przez wiatr albo w strefach o wyjątkowo trudnych warunkach. W pozostałych przypadkach bezpieczniej jest świadomie zrezygnować z przewiercania izolacji i dobrać wkręty działające jedynie w obrębie systemu legar–wspornik.
Jakie są najczęstsze błędy przy doborze wkrętów do legarów nad hydroizolacją?
Najczęściej spotyka się: użycie „uniwersalnych” zbyt długich wkrętów bez sprawdzenia przekroju warstw, wkręcanie pod kątem (czubek łatwiej trafia w papę), brak wstępnego nawiercania cienkich legarów oraz całkowite oparcie się na zasadzie „im dłuższy, tym pewniej trzyma”. Problematyczne jest też mieszanie systemów – np. wkręty od innego producenta niż wsporniki, o innej geometrii.
Lepsza praktyka to: najpierw rozpoznać konstrukcję, dobrać możliwie krótkie wkręty o odpowiedniej średnicy i gwincie do materiału legara (drewno, WPC, aluminium), a dopiero potem myśleć o „wzmacnianiu” połączeń. O wiele łatwiej dołożyć kilka łączników między legarami, niż naprawiać przeciekającą hydroizolację pod całym tarasem.
Bibliografia i źródła
PN-EN 1991-1-4 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania ogólne – Oddziaływania wiatru. Polski Komitet Normalizacyjny (2010) – obciążenia wiatrem dla balkonów i tarasów nad pomieszczeniami
PN-EN 1995-1-1 Eurokod 5: Projektowanie konstrukcji drewnianych – Część 1-1: Postanowienia ogólne i zasady dla budynków. Polski Komitet Normalizacyjny (2010) – nośność połączeń na wkręty w elementach drewnianych i drewnopochodnych
Warunki techniczne wykonania i odbioru robót budowlanych. Część B: Roboty izolacyjne. Instytut Techniki Budowlanej (2019) – wykonanie i uszczelnianie hydroizolacji, dopuszczalne perforacje
Zeszyt 5: Dachy płaskie i tarasy – wytyczne projektowania i wykonywania. Polski Związek Dekarzy (2016) – warstwy dachu i tarasu, rodzaje hydroizolacji, unikanie niekontrolowanych przebić
Wytyczne projektowania i wykonywania dachów z izolacją z pap asfaltowych. Stowarzyszenie DAFA (2012) – zasady mocowania przez papę, uszczelnianie punktowych przebić mechanicznych
