Elewacja kompozytowa a mostki termiczne: jak ich uniknąć na ruszcie

Cel inwestora: elewacja kompozytowa bez zimnych stref

Osoba planująca elewację kompozytową zwykle chce połączyć estetykę z trwałością i dobrą izolacyjnością ścian. Mostki termiczne na ruszcie potrafią zniweczyć efekty grubego ocieplenia, dlatego kluczowe jest takie zaplanowanie warstw ściany, rodzaju rusztu i mocowań, aby przepływ ciepła był jak najmniejszy, a przegroda pozostała szczelna i sucha.

mostki termiczne na elewacji kompozytowej, ruszt aluminiowy a izolacja, ruszt drewniany pod elewację WPC, przekładki termiczne pod ruszt, system elewacji wentylowanej WPC, detale montażu bez mostków, kotwy i łączniki elewacyjne, izolacja ściany pod kompozytem, eliminacja liniowych mostków termicznych, planowanie rusztu elewacyjnego

Dlaczego mostki termiczne są problemem przy elewacjach kompozytowych

Co to jest mostek termiczny w praktyce wykonawcy

Mostek termiczny to miejsce w przegrodzie, w którym ciepło ucieka szybciej niż przez pozostałą część ściany. W kontekście elewacji kompozytowej na ruszcie oznacza to każdy element, który omija warstwę izolacji lub ją przerywa: profil rusztu, konsolę, kotwę, wkręty czy źle wycięty fragment ocieplenia przy ościeżu okiennym. W efekcie wewnętrzna powierzchnia ściany w tym miejscu ma niższą temperaturę.

W praktyce wykonawczej mostek często „ujawnia się” dopiero po sezonie grzewczym: na termowizji, na ścianie wychłodzonej w dotyku, albo plamami wilgoci i grzyba w okolicy narożników, wieńców, nadproży i gęsto kotwionych odcinków elewacji. Przy systemie elewacji wentylowanej WPC szczególnie narażone są miejsca przejścia rusztu i łączników przez ocieplenie.

Wyróżnia się trzy podstawowe rodzaje mostków termicznych:

• Mostek liniowy – długi, ciągły element przewodzący ciepło, np. profil aluminiowy lub stalowy biegnący przez całą wysokość ściany.
• Mostek punktowy – pojedyncze „szpile” przewodzące ciepło, np. kotwy, dyble, wkręty mocujące ruszt do ściany.
• Mostek powierzchniowy – większy fragment ściany o gorszej izolacyjności, np. nieocieplony żelbetowy wieniec czy słup przy balkonie.

W elewacjach kompozytowych na ruszcie najczęściej występuje kombinacja mostków liniowych (profile rusztu) i punktowych (łączniki), które razem mogą zmniejszyć efektywną izolacyjność nawet dobrze ocieplonej ściany.

Skutki: rachunki, komfort i ryzyko zawilgocenia

Mostki termiczne to nie tylko problem „czysto teoretyczny” z projektu. W odczuciu użytkownika pojawia się kilka realnych skutków:

1. Zwiększone straty ciepła. Ściana ocieplona grubą warstwą wełny czy styropianu, ale przecięta gęstą siatką metalowych profili rusztu, traci izolacyjność. W bilansie energetycznym budynku wychodzi to jako większe zapotrzebowanie na moc grzewczą i wyższe rachunki za ogrzewanie. Zdarza się, że inwestor jest przekonany, iż „dał dużo ocieplenia”, a mimo to dom nadal trudno się nagrzewa.

2. Obniżenie temperatury wewnętrznej powierzchni ścian. Tam, gdzie przez konstrukcję rusztu i łączników ciepło ucieka szybciej, wewnętrzny tynk ma niższą temperaturę niż reszta ściany. Odczuwa się to jako chłód przy ścianie, przeciąg, czasem „ciągnięcie” od konkretnego narożnika czy przy parapecie. Różnice 2–3°C po stronie wewnętrznej są odczuwalne, szczególnie w strefach wypoczynku.

3. Kondensacja pary wodnej i rozwój pleśni. Wychłodzone fragmenty ściany szybciej osiągają temperaturę punktu rosy – pary wodnej z powietrza wewnętrznego. Wtedy na powierzchni lub wewnątrz przegrody pojawia się kondensat. Najpierw widać delikatne „zamglenie” lub mokre małe plamki, z czasem pojawia się grzyb pleśniowy. Nierzadko dokładnie w „linii” przebiegu rusztu albo nad górną krawędzią okna, gdzie łączników jest najwięcej.

4. Problemy z komfortem cieplnym przy ścianach z dużą ilością mocowań. Tam, gdzie elewacja kompozytowa wymaga gęstego rozstawu konsol (wysoki budynek, duże obciążenia wiatrem, cięższy system), rośnie liczba punktowych mostków. Przebywanie w pobliżu takiej ściany zimą staje się nieprzyjemne, zwłaszcza gdy za ścianą są sypialnie lub salon.

Co sprawdzić przed startem prac

Przed doborem rusztu i detali montażu elewacji kompozytowej warto przejść krótką checklistę:

• Krok 1: przeanalizuj projekt konstrukcyjny – zlokalizuj wieńce, żelbetowe słupy, nadproża, połączenia z balkonami i loggiami; to potencjalne mostki powierzchniowe.
• Krok 2: sprawdź, czy te elementy są przewidziane do pełnego przykrycia izolacją w warstwie ocieplenia pod elewacją WPC.
• Krok 3: oceń stan istniejących ścian (w przypadku termomodernizacji) – czy nie ma już miejsc zawilgoconych lub z pleśnią, które wskazują na obecne mostki.
• Krok 4: przejrzyj projekt elewacji wentylowanej – czy wykonano obliczenia cieplne przy założonym typie rusztu, ilości konsol i grubości ocieplenia.

Jeśli już na tym etapie wychwyci się istniejące mostki w konstrukcji ściany, łatwiej będzie dobrać taki układ rusztu i izolacji, który nie pogorszy sytuacji, a wręcz ją poprawi.

Z czego składa się typowa elewacja kompozytowa na ruszcie

Warstwy przegrody z elewacją WPC

Typowa elewacja kompozytowa w systemie wentylowanym składa się z kilku współpracujących warstw. Dla oceny mostków termicznych kluczowe jest zrozumienie roli każdej z nich.

Nośna ściana zewnętrzna

Ściana nośna może być wykonana z betonu komórkowego, ceramiki tradycyjnej, ceramiki poryzowanej, silikatów lub żelbetu monolitycznego. Każdy z tych materiałów ma inną przewodność cieplną. Im „zimniejszy” materiał (np. żelbet, silikat), tym bardziej ściana jest wrażliwa na przerwanie warstwy ocieplenia i tym groźniejsze stają się wszelkie mostki na ruszcie.

Warstwa ocieplenia

Na ścianie nośnej układa się izolację – wełnę mineralną lub styropian (rzadziej PIR). Ważne parametry:

• grubość – im cieplejszy budynek, tym grubsza warstwa, ale grubość nie naprawi źle zaprojektowanych mostków na ruszcie,
• ciągłość – izolacja powinna tworzyć nieprzerwaną „kołdrę” na ścianie, bez szczelin i przetarć,
• sposób mocowania – klejenie i kołkowanie też generują punktowe mostki, choć zwykle mniejsze niż metalowy ruszt.

Ruszt pod elewację kompozytową

Do przymocowania okładziny WPC stosuje się ruszt z:

• aluminium (profile T, L, kątowe, systemowe),
• stali (profile zimnogięte ocynkowane),
• drewna (łaty i kontrłaty, najczęściej iglaste, suszone i strugane).

Profile rusztu mogą być prowadzone pionowo, poziomo lub w dwóch kierunkach (tzw. podkonstrukcja krzyżowa). Rozstaw dobiera się do wymagań systemu WPC i obciążeń wiatrem. Każde połączenie profilu z murem lub z konsolą to potencjalny punktowy mostek termiczny.

Okładzina kompozytowa WPC

Ostatnia warstwa to deski lub panele kompozytowe mocowane do rusztu za pomocą klipsów montażowych lub wkrętów. Same deski WPC są stosunkowo „ciepłe” w porównaniu z metalem, ale ustawione na profilach tworzą z nimi układ, który decyduje o zachowaniu cieplnym całej przegrody. Dodatkowo między okładziną a ociepleniem przebiega szczelina wentylacyjna, po której porusza się zimne powietrze z zewnątrz.

Gdzie w tej układance rodzi się ryzyko mostków

Miejsca przejścia rusztu przez izolację

Największy problem pojawia się tam, gdzie ruszt przechodzi przez warstwę izolacji i dotyka ściany nośnej lub konsol przykręconych do muru. Profil aluminiowy czy stalowy stanowi wówczas swoisty „most” między zimną strefą przy okładzinie a cieplejszą ścianą. Im większy przekrój profilu i im dłuższy fragment styku, tym większy mostek liniowy.

Mocowania mechaniczne: dyble, wkręty, kotwy

Każdy dybel do mocowania styropianu, kołek do wełny, wkręt do konsoli, kotwa stalowa – to strefa o wyższej przewodności cieplnej niż izolacja wokół. W pojedynczym punkcie strata wydaje się niewielka, ale przy setkach mocowań na jednej elewacji robi to różnicę. Największym „wzmacniaczem” mostka jest połączenie łącznika z masywnym profilem rusztu.

Strefy przerwanej płaszczyzny ocieplenia

Ościeża, narożniki, połączenia z balkonami, styki z dachem i cokołem to miejsca wyjątkowo newralgiczne. Błędy przy docinaniu izolacji, wycinanie dużych „klocków” ocieplenia pod mocowania, nienakładające się zakłady płyt – wszystko to tworzy mostki powierzchniowe. Jeśli w dodatku w takich strefach przebiega zagęszczony układ konsol i profili, punktowe i liniowe mostki się kumulują.

Co sprawdzić w dokumentacji i na budowie

Przed zamówieniem systemu elewacji WPC warto wykonać kilka kroków kontrolnych:

• Krok 1: sprawdź, czy projekt zawiera rysunki przekrojów ścian z dokładnym ułożeniem wszystkich warstw: ściana, ocieplenie, konsola, ruszt, okładzina, szczelina wentylacyjna.
• Krok 2: upewnij się, że projekt wyszczególnia rodzaj łączników, typ konsol, grubość przekładek termicznych oraz rozstaw profili.
• Krok 3: zweryfikuj detale przy otworach okiennych, narożnikach i cokołach – tam najłatwiej o przerwanie ciągłości ocieplenia.
• Krok 4: na budowie pilnuj, aby ułożone ocieplenie odpowiadało projektowi: bez „wygryzionych” dziur pod ruszt, z dokładnie dopasowanymi płytami.

Jeśli brakuje pełnych przekrojów z zaznaczonymi łącznikami, warto zlecić doprojektowanie detali. Przy elewacjach wentylowanych WPC improwizacja na ruszcie kończy się zazwyczaj powstaniem dodatkowych mostków.

Kluczowe źródła mostków termicznych przy ruszcie pod elewację WPC

Ruszt stalowy i aluminiowy – przewodniki ciepła

Aluminium i stal mają bardzo wysoką przewodność cieplną w porównaniu z materiałami izolacyjnymi czy nawet drewnem. Oznacza to, że każdy profil tych metali, który przebija warstwę ocieplenia, działa jak radiator wyprowadzający ciepło z wnętrza budynku na zewnątrz.

Liniowe mostki wzdłuż profili. Główne mostki na ruszcie metalowym są liniowe. Profil pionowy zamocowany do konsol zakotwionych w ścianie przenosi ciepło na całej długości. Jeśli rozstaw takich profili wynosi np. 40–60 cm, to udział mostków liniowych w całej powierzchni ściany staje się znaczący. Różnicę widać dobrze na termowizji – pionowe pasy o niższej temperaturze wewnątrz pomieszczenia.

Gęsty rozstaw profili. Przy cięższych okładzinach lub w strefach narażonych na silny wiatr projektant zwiększa ilość profili rusztu i konsol. Jeśli nie skompensuje tego odpowiednim systemem przekładek termicznych i korektą grubości izolacji, efektywny współczynnik U ściany mocno się pogarsza, mimo poprawnej grubości ocieplenia „na papierze”.

Bezpośrednie połączenie zimnej okładziny z ciepłym wnętrzem. Klasyczny błąd to mocowanie profilu aluminiowego lub stalowego bezpośrednio do ściany nośnej, bez żadnej przekładki termicznej, a następnie oparcie na nim desek WPC. Wtedy profil pracuje jak metalowy most cieplny łączący zimny „świat” za okładziną z ciepłym murem od środka.

Ruszt drewniany – pozorne „bezpieczeństwo”

Drewno przewodzi ciepło zdecydowanie gorzej niż aluminium czy stal, dlatego z punktu widzenia mostków termicznych ruszt drewniany wydaje się rozwiązaniem bezpieczniejszym. To jednak nie oznacza, że problem mostków znika całkowicie.

Słabe punkty rusztu drewnianego pod kątem mostków

Przy drewnie problemem nie jest tak intensywne przewodzenie ciepła, lecz raczej sposób, w jaki tworzy ono lokalne „skrzyżowania” materiałów o różnej temperaturze.

Styk drewno–mur bez pełnej izolacji. Gdy łata jest mocowana bezpośrednio do ściany lub przez zbyt cienką warstwę ocieplenia, tworzy się liniowy mostek o większej szerokości niż typowy wkręt. Nawet jeśli różnica w przewodności nie jest tak dramatyczna jak przy aluminium, w pasie pod łatą temperatura spada i może dojść do lokalnej kondensacji pary wodnej w warstwie muru lub tynku wewnętrznego.

Wilgotne lub niewysuszone drewno. Mokre drewno przewodzi ciepło lepiej niż suche. Gdy łaty są wbudowane z wysoką wilgotnością, ich parametry cieplne zmieniają się w czasie, a dodatkowo rośnie ryzyko grzybów. Z perspektywy mostków oznacza to, że obliczenia oparte na „suchym” materiale przestają być miarodajne.

Przerwy w izolacji wokół łat. Częsty błąd wykonawczy: najpierw przykręca się łaty do ściany, a dopiero potem wciska między nie fragmenty izolacji. Powstają wtedy „ramki” z drewna bez otulenia ociepleniem. Na termowizji te miejsca wychodzą jako chłodniejsze kwadraty lub prostokąty między cieplejszymi polami izolacji.

Jak poprawnie wkomponować ruszt drewniany w ocieplenie

Żeby zminimalizować wpływ drewnianego rusztu na bilans cieplny ściany, trzeba go potraktować tak samo poważnie jak metalowy – z odpowiednim planowaniem i detalami.

• Krok 1: przyjmij zasadę „najpierw ciągła izolacja, potem ruszt”. Płyty ocieplenia układa się na ścianie w pełnej płaszczyźnie, a dopiero przez nie przeprowadza się mocowania pod łaty (z użyciem dłuższych łączników).
• Krok 2: dobierz takie przekroje łat, żeby ich szerokość była minimalna, a wysokość dopasowana do wymaganej szczeliny wentylacyjnej i technologii montażu WPC. Szerokie, masywne przekroje to szersza strefa obniżonej temperatury.
• Krok 3: przy podkonstrukcji krzyżowej staraj się, by przynajmniej jedna warstwa łat była całkowicie „zanurzona” w ociepleniu lub oddzielona dodatkową warstwą izolacji miękkiej (np. wełny między łatami).

Przy ruszcie drewnianym bardzo dużo zależy od tego, czy izolacja dokładnie dochodzi do każdej łaty. Niedokładne docinanie wełny, klinowate szczeliny i „podszczypywanie” styropianu przy łącznikach powoduje, że przewaga drewna nad metalem w praktyce się kurczy.

Co skontrolować przy wyborze i montażu rusztu drewnianego

Przed zamówieniem tarcicy i startem montażu dobrze jest przejść krótką listę kontrolną.

• sprawdź klasę wilgotności drewna (suszone komorowo, najlepiej 16–18%) i sposób impregnacji,
• upewnij się, że projekt przewiduje pełną ciągłość izolacji za i między łatami, a nie tylko punktowe wypełnienie,
• przeanalizuj rozstaw łat pod kątem ilości łączników przebijających warstwę ocieplenia – im większy rozstaw, tym mniej punktowych mostków, ale musi to być zgodne z wymaganiami WPC i strefą wiatrową,
• na budowie sprawdź, czy wełna/styropian jest docinany „na wcisk” przy każdej łacie, bez luźnych pasów i szczelin.

Wybór systemu rusztu: aluminium, stal czy drewno – wpływ na mostki termiczne

Porównanie materiałów pod kątem przewodności

Dla uproszczenia przyjmijmy trzy poziomy „intensywności” mostków:

• stal – bardzo wysoka przewodność, mocne liniowe mostki na całej długości profili,
• aluminium – jeszcze lepszy przewodnik ciepła niż stal, ale zwykle stosowany w systemach z rozbudowanymi przekładkami termicznymi,
• drewno – znacznie słabszy przewodnik, lecz nadal wielokrotnie „zimniejszy” niż warstwa wełny czy styropianu.

Sam materiał nie przesądza wszystkiego. Istotny jest przekrój profilu, ilość punktów kotwienia oraz to, czy między rusztem a murem znajdują się elementy ograniczające przepływ ciepła.

Systemy stalowe – kiedy mają sens i jak ograniczać mostki

Stalowe ruszty stosuje się zwykle przy cięższych okładzinach lub tam, gdzie wymagana jest bardzo duża sztywność. W połączeniu z lekką okładziną WPC mogą być z punktu widzenia cieplnego przedimenzjonowane, ale bywają wybierane ze względu na cenę lub dostępność.

Żeby ograniczyć mostki w takim układzie, przydaje się kilka zasad:

• krok 1: stosuj systemowe konsole z przekładkami termicznymi (np. z tworzywa lub twardego XPS). Konsola bez takiej przekładki tworzy bardzo silny mostek punktowy połączony z liniowym mostkiem profilu.
• krok 2: analizuj rozstaw konsol. Zbyt gęsty układ „dziurawi” izolację. Zbyt rzadki może generować ugięcia i wymuszać większe przekroje profili, co również nie pomaga. Rozstaw powinien wynikać z obliczeń statycznych i cieplnych, a nie tylko z „przyzwyczajeń” ekipy.
• krok 3: jeśli to możliwe, projektuj układ profili tak, aby część z nich pracowała jako warstwa „pośrednia” w izolacji, a nie wszystkie przebijały ocieplenie aż do muru.

W praktyce dobrze zaprojektowany system stalowy z przekładkami i poprawną grubością izolacji może mieć lepsze parametry niż chaotycznie wykonany ruszt drewniany bez ciągłej warstwy ocieplenia.

Systemy aluminiowe – lekkie, ale „zimne”

Aluminium jest standardem przy wielu systemach fasad wentylowanych. Jego wada – bardzo wysoka przewodność – bywa kompensowana przemyślanym kształtem profili i rozbudowanymi przekładkami termicznymi.

Przy elewacji WPC kluczowe są trzy elementy:

• profil o zoptymalizowanym przekroju – zminimalizowana szerokość „stopy” profilu, perforacje lub nacięcia redukujące przekrój przewodzenia,
• konsola z izolacyjną podkładką – każdy punkt mocowania do muru musi być „odcięty” od profilu termicznie, inaczej zyskujemy gęstą sieć bardzo silnych mostków punktowych,
• ułożenie profili względem ocieplenia – im więcej profilu „pracuje” w zimnej strefie za okładziną, a im mniej przebija się w stronę ciepłej ściany, tym lepiej.

Typowy błąd na budowie to rezygnacja z fabrycznych przekładek termicznych „bo brakuje kilku milimetrów” lub „bo szybciej bez nich”. Z punktu widzenia mostków taki zabieg potrafi zniweczyć cały wysiłek projektanta.

Drewno jako ruszt główny czy tylko warstwa pośrednia

Przy elewacjach kompozytowych drewno bywa stosowane jako:

• główna podkonstrukcja (łaty bezpośrednio mocowane do ściany lub przez ocieplenie),
• warstwa pośrednia na metalowym ruszcie (np. listwy drewniane mocowane do profili aluminiowych/stalowych, a dopiero do nich deski WPC).

Drugi wariant bywa korzystny cieplnie. Metalowy ruszt można wówczas ograniczyć do rozproszonej siatki konsol i profili „schowanych” głębiej w izolacji, a strefa tuż pod okładziną WPC opiera się na krzyżowym ruszcie drewnianym o stosunkowo małej przewodności.

Przy takim rozwiązaniu ważne jest, aby:

• drewniane listwy miały możliwie mały przekrój przy zachowaniu sztywności,
• między listwami a okładziną zachować wymaganą szczelinę wentylacyjną,
• unikać „dublowania” profili – jeśli metalowy profil wypada dokładnie pod drewnianą łatą, powstaje lokalnie grubszy „pakiet” przewodzący ciepło.

Na co zwrócić uwagę przy decyzji o materiale rusztu

Wybierając między stalą, aluminium i drewnem, dobrze jest przejść prostą sekwencję pytań:

• jakie są obciążenia wiatrem i ciężar okładziny WPC – czy drewno zapewni wystarczającą sztywność i trwałość,
• czy producent systemu WPC dopuszcza dany rodzaj rusztu i jakie ma wymagania co do rozstawów,
• czy do danego systemu dostępne są certyfikowane przekładki termiczne i sprawdzone detale montażowe,
• jaki jest docelowy standard energetyczny budynku – przy domach niskoenergetycznych i pasywnych ciężar dowodu „na brak mostków” jest większy.

Na końcu opłaca się poprosić projektanta o przeliczenie dwóch–trzech wariantów ściany, z różnymi rusztami, w programie do symulacji mostków. Różnica w końcowym współczynniku U oraz w ryzyku kondensacji może zaskoczyć inwestora, ale ułatwia podjęcie decyzji.

Planowanie grubości i ciągłości ocieplenia pod elewacją kompozytową

Dobór grubości ocieplenia z uwzględnieniem rusztu

Grubość izolacji pod elewacją WPC nie powinna być ustalana „z tabelki” oderwanej od układu rusztu. Ten sam mur z tą samą ilością wełny może mieć różne parametry w zależności od tego, czy ruszt jest gęsty i metalowy, czy rzadki i drewniany.

Praktyczne podejście:

• krok 1: określ wymagany współczynnik U ściany wg warunków technicznych i założonego standardu energetycznego,
• krok 2: przyjmij wstępną grubość izolacji „bez mostków” (tzn. tak jakby ściana była ocieplona bez rusztu),
• krok 3: dodaj korektę na realny układ mostków – przy metalowym ruszcie korekta bywa istotna i może oznaczać zwiększenie grubości o kilka centymetrów, przy drewnie zwykle jest mniejsza, ale nadal niezerowa.

Bez takiej korekty łatwo o sytuację, w której papierowo „wszystko się zgadza”, a w rzeczywistości współczynnik U przegrody z rusztem jest gorszy niż wymagany.

Ciągłość izolacji – główna obrona przed mostkami

Nawet najlepsza grubość ocieplenia nie zadziała, jeśli przegroda będzie pełna przerw i „podcięć” pod ruszt. Ciągłość izolacji trzeba planować od etapu koncepcji.

Dobrą praktyką jest:

• projektowanie warstwy izolacji jako nieprzerwanej powłoki od cokołu aż po okap, z dokładnie opisanymi miejscami przejścia przez balkony, attyki, wieńce i nadproża,
• unikanie „kieszeni” pod konsolami – zamiast wycinać duże bloki wełny/styropianu, lepiej jest stosować punktowe podkładki z twardszego materiału, wklejane w ocieplenie,
• stosowanie dwóch warstw izolacji z przesuniętymi spoinami – pierwsza warstwa przykrywa łączniki mocujące, druga wygasza ich wpływ cieplny.

Przykładowo: przy elewacji WPC na metalowym ruszcie można zaprojektować 10 cm twardszej wełny jako warstwę „nośną” pod konsole, a na niej drugi pas 5–10 cm wełny miękkiej z przesunięciem płyt. Dzięki temu łączniki i stopki konsol są „przecięte” przez dwie różne warstwy izolacji, co poprawia rozkład temperatury.

Planowanie detali przy ościeżach i narożnikach

Okolice okien, drzwi i narożników budynku są najbardziej wrażliwe na mostki. Tam kumulują się zmiany grubości materiałów, dodatkowe profile ram okiennych i zagęszczenie konsol rusztu.

Przy planowaniu detali szczególnie ważne są:

• ościeża okienne – izolacja powinna „zachodzić” na ramę okna, a ruszt musi być odsunięty od samej ościeżnicy tak, aby nie tworzyć metalowej lub drewnianej „ramki” wokół otworu,
• narożniki zewnętrzne – płyty izolacji układane „na zakład” (schodkowo), a nie z pionową szczeliną dokładnie w narożu; ruszt powinien być rozplanowany tak, by profil nie stał dokładnie na linii narożnika,
• styk z cokołem – izolacja ściany powinna łączyć się szczelnie z ociepleniem fundamentu lub płyty fundamentowej, a konsole i łaty nie mogą „przebijać” tej strefy bezpośrednio do zimnego betonu.

Bardzo częsty błąd to „pogubienie” kilku centymetrów ocieplenia przy ościeżach, gdy ekipa dopasowuje szerokości desek WPC i rusztu. Każdy taki kompromis prowadzi do lokalnego wychłodzenia glifu okiennego, a w efekcie do roszenia i ciemnych nalotów na wewnętrznych parapetach.

Rozmieszczenie konsol i łączników a ciągłość ocieplenia

Rozmieszczenie konsol i łączników a ciągłość ocieplenia – praktyczny schemat

Układ konsol i łączników decyduje, ile realnej powierzchni ściany „zjadają” mostki. Zamiast zaczynać od „na oko” wyrysowanego rusztu, lepiej podejść do tego jak do układanki z kilkoma krokami.

Krok po kroku:

• krok 1: ustal siatkę profili nośnych (pionowych/poziomych) zgodnie z wymaganiami systemu WPC i obliczeniami statycznymi,
• krok 2: do siatki profili dopasuj minimalną liczbę konsol, a nie odwrotnie – celem jest uniknięcie „nadgęstego” mocowania z przyzwyczajenia,
• krok 3: nanieś na rysunek przebieg płyt izolacji (zwłaszcza styków i łączeń) i dopiero wtedy szukaj miejsc na łączniki mechaniczne.

Na tym etapie dobrze jest przygotować prosty rysunek w skali z naniesionym rasterem płyt izolacji, profilami i konsolami. Projektant może to zrobić w CAD, wykonawca – choćby na wydruku z rzutem elewacji.

Typowy błąd to „dopasowywanie” izolacji do już przykręconych konsol: wycinanie dużych prostokątów wełny pod całe rzędy profili. W efekcie zamiast punktowych przerw powstają długie kanały przewodzenia ciepła. Zamiana kolejności – najpierw plan izolacji, potem dopasowanie konsol – znacząco ogranicza skalę problemu.

Techniki minimalizowania „dziur” w izolacji przy mocowaniu konsol

Przy każdym mocowaniu do muru pojawia się ryzyko lokalnego wychłodzenia. Da się je ograniczyć kilkoma prostymi zabiegami.

• 1. Podkładki z twardej izolacji
  Zamiast wycinać kostkę wełny o całej głębokości ocieplenia, wykonuje się otwór tylko na dolną warstwę. W to miejsce wkleja się podkładkę z twardego XPS lub PIR dociętą pod konsolę. Górna, miękka warstwa wełny pozostaje ciągła, a konsola „przechodzi” przez materiał o lepszych parametrach niż goły mur.
• 2. Ścisłe dopasowanie wełny wokół konsoli
  Otwory pod konsole wycina się nożem możliwie ciasno, tak aby wełna „otulała” stopkę. Rozcięcia w kształcie krzyża lepiej się układają niż pojedyncze wyjęte kostki – wełna po dociśnięciu domyka przestrzenie przy profilu.
• 3. Dwie warstwy izolacji z przesuniętymi cięciami
  Otwór pod konsolę wykonuje się tylko w pierwszej, spodniej warstwie. Druga warstwa ma już tylko niewielkie nacięcia na grubość blachy lub profilu. W ten sposób metal nie „widzi” bezpośrednio muru, a temperatury rozkładają się łagodniej.

Co sprawdzić:

• czy projekt rysunkowy pokazuje sposób wycinania otworów w izolacji, a nie tylko schemat układu konsol,
• czy ekipa ma zadany typ i grubość podkładek termicznych pod konsole,
• czy w harmonogramie prac przewidziano czas na dokładne docinanie wełny (to nie może być „po łebkach”).

Łączniki mechaniczne przez warstwę ocieplenia

Oprócz konsol rusztu dochodzą klasyczne kołki mocujące izolację do muru. Przy grubszych warstwach wełny lub styropianu i gęstym mocowaniu daje to gęstą siatkę punktowych mostków.

Organizacja pracy może wyglądać tak:

• krok 1: zaplanuj mocowanie izolacji z ograniczoną liczbą łączników, ale zgodnie z wytycznymi systemowymi (ilość na m² + strefy narożne),
• krok 2: dobierz kołki z „ciepłym” trzpieniem (z tworzywa lub z główką z materiału izolacyjnego),
• krok 3: rozmieść kołki tak, aby nie dublowały się z miejscami konsol i profili – im mniej punktów „zgrupowanych” w jednej linii, tym lepiej dla temperatury powierzchni.

Jeśli przewidziana jest druga, zewnętrzna warstwa wełny, kołki dla warstwy spodniej mogą zostać przykryte. Warto wtedy stosować kołki zagłębiane z zaślepką z tego samego materiału, z którego jest izolacja. Eliminujemy w ten sposób mini-kratownicę punktowych mostków na elewacji.

Co sprawdzić:

• czy rozstaw kołków uwzględnia strefy narożne budynku (tam obciążenia wiatrem są największe, ale i ryzyko mostków rośnie),
• czy zastosowany typ kołka ma deklarowane parametry cieplne (χ), a nie jest „pierwszym z brzegu” tańszym modelem,
• czy ekipa nie „dobija” dodatkowych kołków bez uzgodnienia, bo „zawsze tak robią”.

Wentylacja szczeliny a mostki termiczne

Szczelina wentylacyjna za deską kompozytową jest niezbędna, ale jej geometria ma wpływ na rozkład temperatur. Zbyt szeroka lub źle ukształtowana szczelina potrafi wzmocnić efekt wychładzania miejsc styków profili.

Uproszczony schemat postępowania:

• krok 1: przyjmij szerokość szczeliny zgodną z systemem WPC (najczęściej kilkanaście–kilkadziesiąt mm),
• krok 2: zaprojektuj wloty i wyloty powietrza tak, aby strumień powietrza był równomierny, a nie skupiony w jednym miejscu,
• krok 3: przy strefach najbardziej narażonych (np. przy okapach, nad nadprożami) ogranicz bezpośrednie „przewiewanie” rusztu, stosując perforowane listwy, siatki i deflektory zgodne z systemem.

Przykład z budowy: przy wysokiej ścianie południowej wykonawca pozostawił bardzo duże, nieosłonięte wloty powietrza przy cokole. Latem wentylacja działała doskonale, ale zimą zimne powietrze omiatało profile, wychładzając mocniej strefę przy wieńcu. Po zastosowaniu dedykowanych krat i redukcji wysokości otworów, oraz po uszczelnieniu kilku „szczelin przypadkowych”, temperatura wewnętrzna przy podłodze wyrównała się.

Co sprawdzić:

• czy szerokość szczeliny wentylacyjnej nie jest „dostosowywana” na budowie do krzywego muru kosztem docinania ocieplenia,
• czy listwy startowe, okapowe i cokołowe mają przemyślane perforacje, a nie są „podziurawione” dowolnie szlifierką,
• czy zachowana jest ciągłość szczeliny na całej wysokości, bez „zatkania” w okolicy balkonów i wykuszy.

Rozwiązania systemowe a mostki – kiedy lepiej nie kombinować

Przy elewacjach kompozytowych większość producentów oferuje kompletne systemy: profile, konsole, przekładki, łączniki, a czasem także rekomendowane konfiguracje ocieplenia. Próby mieszania elementów z różnych systemów, choć z pozoru tańsze, często zwiększają ryzyko mostków.

Dobrą praktyką jest:

• traktowanie wytycznych producenta jako minimum, a nie maksimum – szczególnie przy przekładkach termicznych i typach konsol,
• unikanie zamiany profili na „podobne” o większym przekroju, „bo są pod ręką” – większy profil to zwykle silniejszy mostek,
• konsultowanie zmian materiałowych (np. inny typ wełny, inna grubość podkładki) z projektantem, a nie tylko ze sprzedawcą na hurtowni.

Przy budynkach o podwyższonym standardzie energetycznym (NF40, pasywne) sensowne jest zamówienie u producenta lub niezależnego biura karty mostków dla danego systemu. Na ich podstawie można policzyć realny wpływ rusztu na współczynnik U i ryzyko kondensacji, zamiast bazować na domysłach.

Co sprawdzić:

• czy używane konsole i przekładki są rzeczywiście z jednego systemu, czy „podmienione” na tańsze zamienniki,
• czy dostarczona dokumentacja zawiera dane o liniowych i punktowych mostkach (ψ, χ),
• czy wykonawca zna ograniczenia systemu – np. maksymalne wysunięcie konsoli, dopuszczalny rozstaw profili przy danej grubości desek WPC.

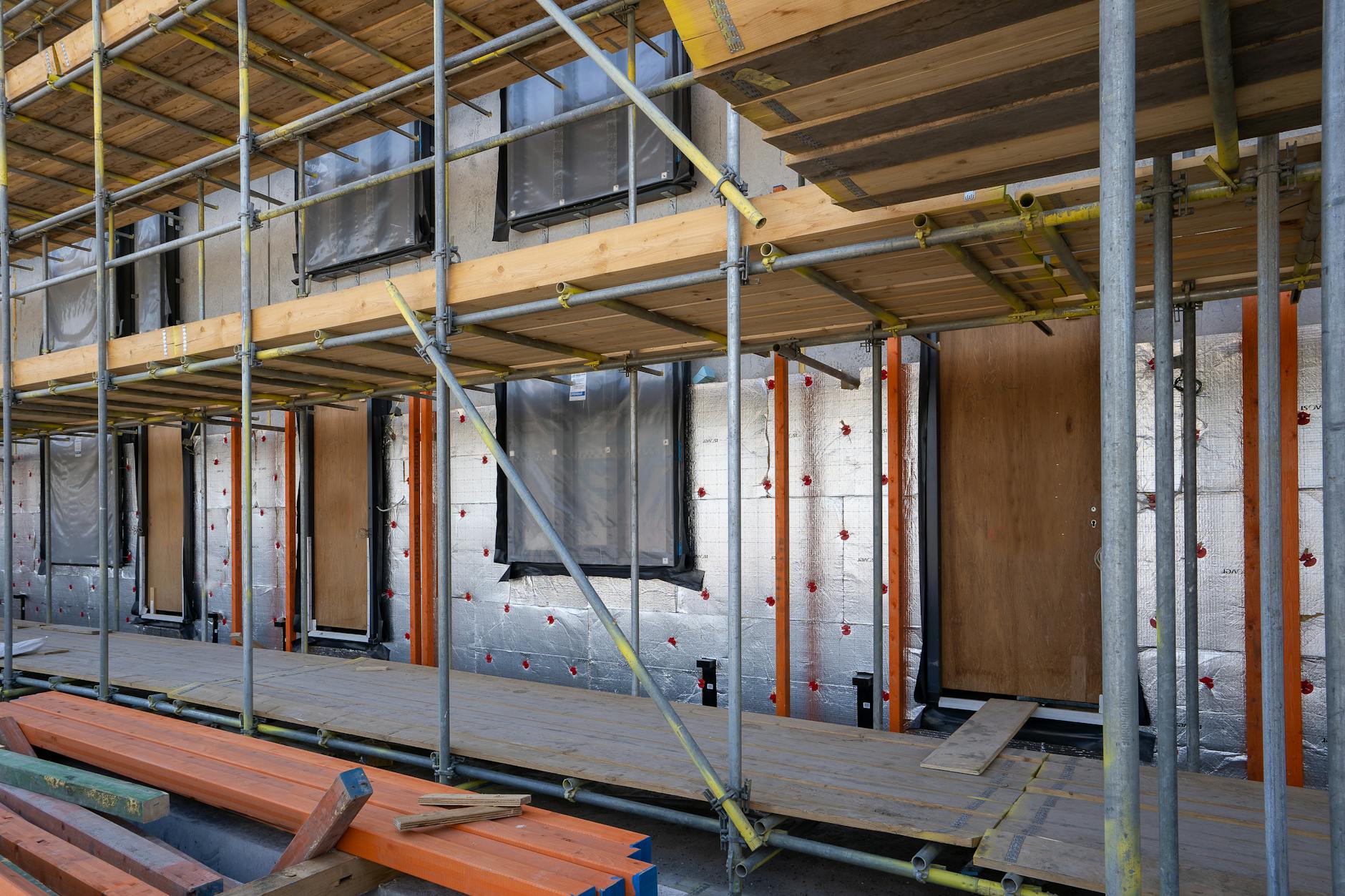

Kontrola wykonania na budowie – punktowe oględziny „pod mostki”

Nawet najlepiej zaprojektowana elewacja straci parametry, jeśli na budowie pojawi się improwizacja. Krótkie, ale celowane kontrole pozwalają wyłapać krytyczne błędy zanim deski kompozytowe zasłonią ruszt.

Przy odbiorze etapów robót można przyjąć prosty schemat:

• etap 1 – po montażu konsol, przed ociepleniem: sprawdzić typ konsol i przekładek, ich rozstaw oraz odległości od narożników i ościeży (nie mogą „zbijać się” w jedną linię) – najlepiej przejść z projektem w ręku,
• etap 2 – po ułożeniu pierwszej warstwy izolacji: skontrolować sposób docinania wełny wokół konsol i łączników; losowo zdjąć kilka płyt, aby zobaczyć, czy nie wycinano zbyt dużych „kieszeni”,
• etap 3 – po montażu rusztu głównego: zweryfikować, czy profile nie „wypadają” dokładnie w narożach ścian i przy krawędziach otworów; sprawdzić, czy nie doszło do przesunięcia konsol względem projektu,
• etap 4 – po montażu dodatkowych łat drewnianych (jeśli są): obejrzeć newralgiczne miejsca (narożniki, ościeża, styk z cokołem), czy nie zredukowano tam grubości izolacji dla „wyrównania pod deski”.

Na kilku budowach prosty zabieg – obowiązkowe fotografowanie każdego etapu przed zakryciem – pozwolił uniknąć sporów i szybkich, kosztownych poprawek. Zdjęcia z widocznym układem konsol, łączników i izolacji są później bezcenne przy ewentualnej diagnostyce termowizyjnej.

Co sprawdzić:

• czy harmonogram robót przewiduje odbiory częściowe rusztu i ocieplenia, zanim pojawi się okładzina,
• czy prowadzi się dokumentację zdjęciową z widocznymi detalami, a nie tylko ogólne ujęcia elewacji,
• czy na budowie jest osoba odpowiedzialna za weryfikację zgodności z projektem detali termicznych, nie tylko „żelaza”.

Najczęściej zadawane pytania (FAQ)

Jakie mostki termiczne najczęściej powstają przy elewacji kompozytowej na ruszcie?

Najczęściej pojawiają się dwa typy mostków: liniowe i punktowe. Liniowe tworzą same profile rusztu (aluminiowe, stalowe lub drewniane) biegnące przez całą wysokość lub szerokość ściany i „przecinające” warstwę ocieplenia. Punktowe to wszystkie kotwy, dyble, konsolki i wkręty, które mocują ruszt oraz izolację do muru.

W praktyce najgroźniejsze są miejsca, gdzie gruby profil metalowy przechodzi przez ocieplenie i łączy zimną strefę przy okładzinie WPC z ciepłą ścianą nośną. Tam najszybciej wychładza się tynk od środka, pojawia się dyskomfort cieplny, a w skrajnych przypadkach – zawilgocenie i pleśń.

Co sprawdzić: przebieg profili rusztu na rysunkach, rozmieszczenie konsol i kotew, powtarzalne „linie” mocowań nad oknami, przy narożnikach i wieńcach.

Aluminiowy czy drewniany ruszt pod elewację WPC – który daje mniej mostków termicznych?

Pod względem przewodzenia ciepła korzystniej wypada ruszt drewniany – drewno jest zdecydowanie „cieplejsze” niż aluminium czy stal, więc profil z drewna tworzy słabszy mostek liniowy. Przy aluminiowym ruszcie każdy profil i każda konsola działają jak mały grzejnik wyciągający ciepło ze ściany.

Nie zawsze jednak da się zastosować drewno – przy wysokich budynkach, dużych obciążeniach wiatrem lub skomplikowanych podziałach elewacji inwestorzy częściej wybierają systemowe ruszty aluminiowe. Wtedy kluczowe są: odpowiedni rozstaw profili, użycie przekładek termicznych i ograniczenie przekroju elementów stykających się z murem.

Co sprawdzić: materiał rusztu, dostępność rusztu drewnianego w systemie WPC, dopuszczenia statyczne dla danego budynku oraz rozwiązania z przekładkami termicznymi przy ruszcie aluminiowym.

Jak ograniczyć mostki termiczne przy montażu aluminiowego rusztu pod elewację kompozytową?

Krok 1: zaplanować układ konsol tak, aby było ich tyle, ile wymaga statyka, ale bez „przewymiarowania” gęstym rozstawem. Każda dodatkowa konsola to kolejny punktowy mostek. Krok 2: zastosować przekładki termiczne między konsolą a ścianą nośną (np. z twardego tworzywa lub specjalnych płyt o niskiej przewodności). Krok 3: ograniczyć przekrój elementów przechodzących przez izolację – unikać zbędnie szerokich profili.

Ważne jest także prawidłowe docięcie ocieplenia wokół konsol – nie zostawiać szczelin i „gniazd” powietrznych, tylko dokładnie dosztukować wełnę lub styropian. Dobrą praktyką jest wykonanie prostych obliczeń cieplnych dla przyjętego rozstawu konsol i grubości ocieplenia, zamiast „strzelania” ilości mocowań z głowy.

Co sprawdzić: czy system rusztu ma dedykowane przekładki termiczne, minimalny i maksymalny rozstaw konsol w projekcie oraz sposób doszczelnienia ocieplenia przy każdym mocowaniu.

Czy grubsza warstwa ocieplenia pod elewacją WPC rozwiązuje problem mostków termicznych?

Większa grubość izolacji pomaga, ale nie likwiduje źle zaprojektowanych mostków. Jeśli przez 20 cm wełny lub styropianu przechodzi gęsta siatka profili aluminiowych i konsol, to nawet „gruba kołdra” nie zrekompensuje strat ciepła w tych punktach. Ściana w bilansie energetycznym i tak wypadnie słabiej, niż wynikałoby to z samej deklarowanej lambdy ocieplenia.

Dlatego kolejność powinna być zawsze taka: krok 1 – dobrać system rusztu i detale mocowań tak, by było ich jak najmniej i z jak najmniejszym przekrojem; krok 2 – zoptymalizować grubość izolacji; krok 3 – zadbać o pełną ciągłość ocieplenia na wieńcach, słupach i przy balkonach.

Co sprawdzić: czy projektant liczył współczynnik U ściany z uwzględnieniem rusztu i konsol, a nie tylko „gołej” warstwy ocieplenia oraz czy grubsze ocieplenie nie jest jedynym „lekarstwem” na mostki w projekcie.

Jak rozpoznać, że elewacja kompozytowa ma problem z mostkami termicznymi?

Najbardziej miarodajne jest badanie kamerą termowizyjną w sezonie grzewczym – od strony wewnętrznej i zewnętrznej. Na obrazie widać wtedy „linie” wychłodzenia w miejscach przebiegu rusztu lub gęsto kotwionych odcinków. W codziennym użytkowaniu pierwszym sygnałem bywa odczuwalnie chłodniejsza ściana w dotyku oraz dyskomfort przy siedzeniu blisko elewacji zewnętrznej.

Po kilku sezonach zdarzają się też plamy wilgoci i pleśni, szczególnie w narożnikach, przy wieńcach, nadprożach oraz nad górnymi krawędziami okien. Tam, gdzie konsol i kotew jest najwięcej, tynk od środka szybciej schodzi z temperaturą do punktu rosy, co sprzyja kondensacji pary wodnej.

Co sprawdzić: miejsca z widocznymi zaciekami lub ciemniejszymi plamami, mapę temperatur ścian (np. prostym pirometrem) oraz raport z ewentualnej termowizji elewacji.

Jak zaplanować ocieplenie pod elewację wentylowaną WPC, żeby zminimalizować mostki?

Krok 1: na etapie projektu zlokalizować wszystkie „zimne” elementy konstrukcji – wieńce, żelbetowe słupy, nadproża, strefy przy balkonach i loggiach. Krok 2: przewidzieć dla nich pełne przykrycie warstwą izolacji, bez przerw i „okienek” betonowych wychodzących do zewnątrz. Krok 3: dobrać układ płyt ocieplenia tak, aby łączenia nie wypadały w linii profili rusztu i konsol.

Przy wełnie mineralnej ważne jest dokładne wypełnienie przestrzeni między konsolami i profilami, bez szczelin. Przy styropianie – właściwe docinanie wokół mocowań i unikanie „kraterów” wokół talerzyków dybli. W obu przypadkach sensowne jest także ograniczenie liczby kołków – ale zawsze w granicach zaleceń systemodawcy i projektanta.

Co sprawdzić: rysunki warstwowe ściany, szczegóły przy wieńcach, ościeżach i balkonach, sposób układania płyt ocieplenia (przesunięcie spoin) oraz liczbę i rozstaw kołków w stosunku do zaleceń systemowych.

Czy system elewacji wentylowanej WPC zwiększa ryzyko mostków termicznych?
